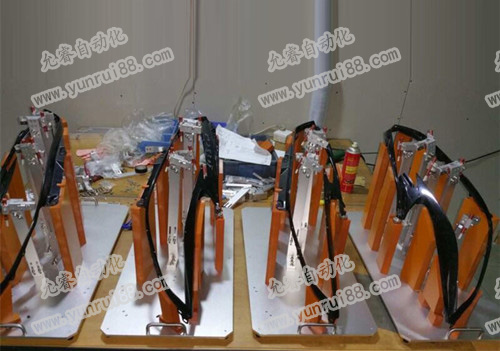

汽车检具设计的一般步骤

文章出处:东莞市允睿自动化设备有限公司网责任编辑:广东威远保安作者:允睿自动化人气:-发表时间:2020-10-22 16:36:56

首先要参照零件图纸分析工件,初步拟定检具设计方案,确定检具的基准面、凹凸情况,检测截面、定位面等,并简单绘制其二维示意图。



汽车检具的设计中,检具体的设计建模是关键,它直接影响到检具能否精确的检测工件质量。由于车身覆盖件以自由曲面为主的特点,“实物反求”是目前建模的通用方法。反求即依据已经存在的工件或实物原型,用激光扫描仪进行数据采集,并经过数据处理、三维重构等过程,构造具有具体形状结构的原型模型的方法。我们用激光扫描仪对标准的工件表面进行扫略,采集到以点云为主的工件表面特征信息,将点坐标转换到车身坐标下,用surfacer软件处理点信息,得到工件表面曲面的特征曲线,从而生成最终的自由曲面模型;同时可以通过点云到曲面的最大最小距离来检测所生成的原形模型。应注意的是,此时所得到的模型是没有厚度的片体模型,要根据扫描仪扫略的表面分清该模型为工件的内或外表面,这对于检具体的设计尤为重要。



为实现汽车检具对工件自由曲面的检测,一般使检具体的表面与工件内表面保持2-3mm左右的常数间隙,数控加工机床能按照所设计的型面数模达到较高精度的要求,实际检测时通过检具型面配合专用的量具往复移动即可测量出工件曲面的偏差。

此文关键字:汽车检具
