pcb测试治具设计最全印制板翘曲原因分析

文章出处:网责任编辑:作者:人气:-发表时间:2017-12-08 17:13:00



每个板弯与板翘所形成的原因或许都不太一样,但应该都可以归咎于施加于板子上的应力大过了板子材料所能承受的应力,当板子所承受的应力不均匀或是板子上每个地方抵抗应力的能力不均匀时,就会出现板弯及板翘的结果。以下是总结的造成板弯和板翘四大原因。



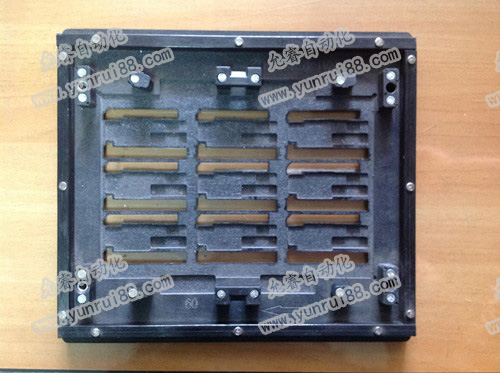

  1. pcb测试治具电路板上的铺铜面面积不均匀,会恶化板弯与板翘。



  一般电路板上都会设计有大面积的铜箔来当作接地之用,有时候Vcc层也会设计有大面积的铜箔,当这些大面积的铜箔不能均匀地分佈在同一片电路板上的时候,就会造成吸热与散热速度不均匀的问题,电路板当然也会热胀冷缩,如果涨缩不能同时就会造成不同的应力而变形,这时候板子的温度如果已经达到了Tg值的上限,板子就会开始软化,造成永久的变形。



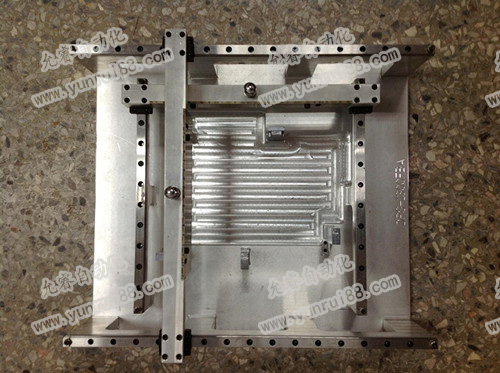

  2. pcb测试治具电路板本身的重量会造成板子凹陷变形



  一般回焊炉都会使用链条来带动电路板于回焊炉中的前进,也就是以板子的两边当支点撑起整片板子,如果板子上面有过重的零件,或是板子的尺寸过大,就会因为本身的种量而呈现出中间凹陷的现象,造成板弯。



  3. V-Cut的深浅及连接条会影响拼板变形量



  基本上V-Cut就是破坏板子结构的元凶,因为V-Cut就是在原来一大张的板材上切出V型沟槽来,所以V-Cut的地方就容易发生变形。



4. 电路板上各层的连结点(vias)会限制板子涨缩
