pcb线路板测试夹具工艺预设要求

文章出处:网责任编辑:作者:人气:-发表时间:2016-12-09 09:24:03



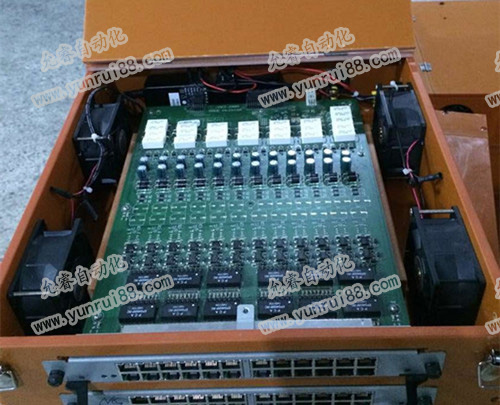

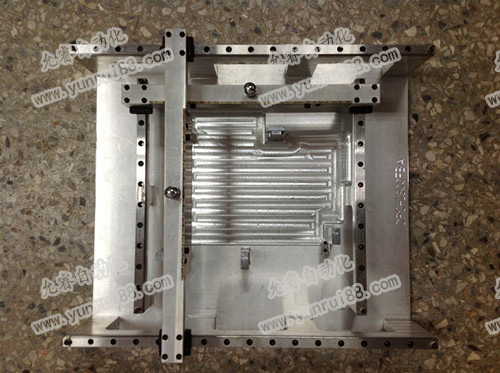

  (1) 测试点间隔距离PCB边缘需大于5mm



  (2) 测试点不能被文字油墨笼罩;



  (3) 测试点最佳镀焊料一般选用质地较软、易贯串、不易氧化金属,以确保靠上住接地,延长夹具探针寿命



  (4) 测试点需固定在元件周围1mm之外,制止探针、元件撞击;



  (5) 测试点需固定在定位孔(配合测试点达到精确定位,而定位孔误差应在±0.05mm内)环状周围3.2mm之外;



  (6) 测试点的直径不能低于0.4mm,相邻测试点的间距应在2.54mm以上,但不要小于 1.27mm



  (7) 测试面不能固定高度超过6.4mm的元器件,过高的元器件可能导致在线pcb线路板测试夹具探针对测试点的接触不良;



  (8) 测试点中间至片式元件端边的相互间隔CSMD高度H有如下关系:SMD高度H3mmC2mmSMD高度H3mmC4mm



(9) 测试点焊盘大小、间距及其布局还应与所选取的测试设备有关要求相匹配。
