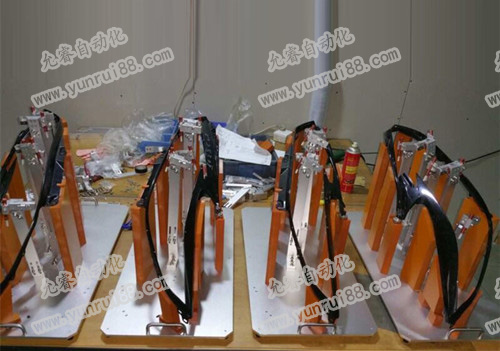

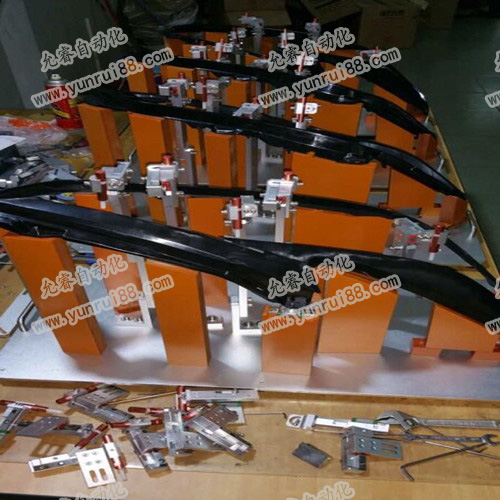

（1） 作为对设计需求的掌控，设计方应参考概念方案书和其书面描述 。

（2） 所有的图纸都要能将尺寸精准地标注出来。另外：汽车检具设计图务必包括在检具上的被检测零件轮廓图。检具原材料表单应包括原材料的大小，所有标准件应国家标准。为了达到制造要求，检具零件图应检具总图分开。所有的尺寸应以公制描述。



（3） 在选择材料、导板、销、定位夹紧装置时，需考虑检具正确使用的环境，以保证检测夹具在正常生产的有效期内保持原有的功能。

（4） 定位基准的准则必须使用于汽车检具设计图纸中和检具上，一般概念是：将被测零件定位空间在由第一定位面，第二定位面，第三定位面组成的三维空间中。



（5） 定位基准孔的基本装置。定位装置的检验销规定定位基准的任何方向的被测零件的运动。这种情况可使用导轨或可移动的检具零件来允许被测零件在非定位方向上的移动。但是，只有使用高精度的导轨才不会影响规定的定位装置的定位精度。对定性型检具的检验销需充分利用最大限度的允许公差。这种销可能装在 一个导板或可移动的零件上以允许在非定位方向上的移动。对定量型检具的所有基准定位销均不考虑其尺寸大小（独立原则），并将被测零件准确地定位在规定的定位基准方向上。
