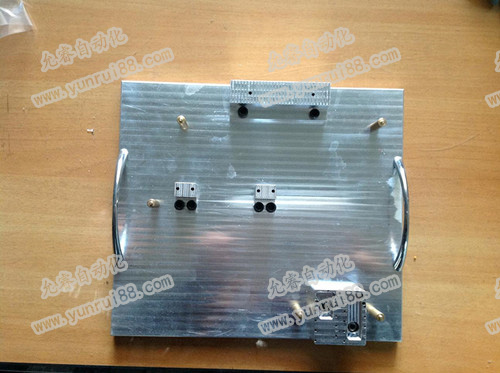

印制电路板手动电路板测试治具含义：通过针床、手动测试治具、印制板插脚、输入/输出接口，向被测电路板传送控制信号及输入信号，并实时显示被测电路板的输出信号，通过一系列的数据产生处理，进而辨别出被测电路板的性能（或功能）正确与否。



由于用户的测试类型、测试对象各异，其具体的性能（或功能）测试原理及测试方法也不一样。它需要量体裁衣，单台定制才能达到用户的需求。

　1、要求检测电路板测试治具的功能是否正确（录象、放象、倒带、暂停、向录象机输入、生产编号、录入时钟等）

　2、测试设备：计算机（RS232 接口）、音频发生器、电源供给系统、录象机、音频接收器、电视机、示波器等。　



　3、工作原理：将计算机经接口及录象机主板相连， 因此可逐步设置主板的时间、出厂编号和制式等…。音频信号送入工装 CN1，打开电源供电系统。同时将工装的音频内容相关信号 CN5 接至音频接收器；并将工装上的相关波形测试点 CN6 接至示波器；同时可监测其录象机的放像功能的正确性。
